Gabeln

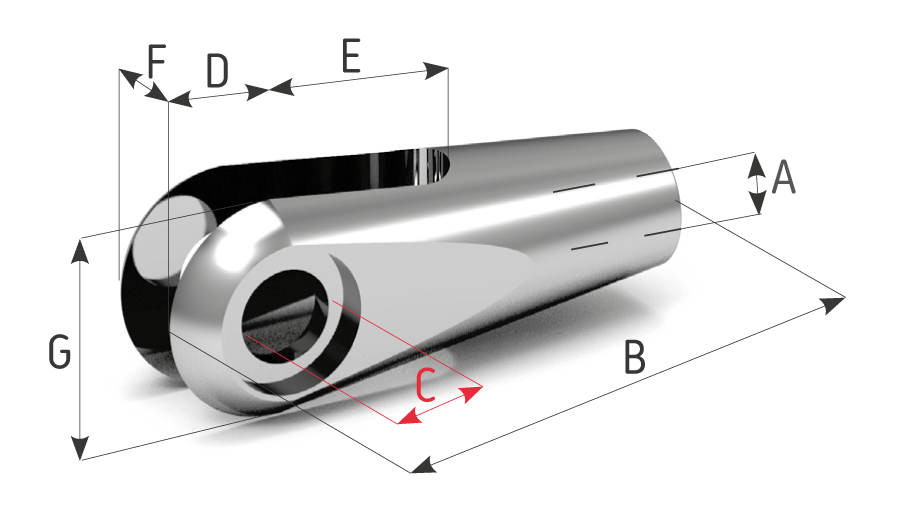

Gabel mit Innengewinde
Artikelnummer | Artikelnummer | Seil | A |
B | C | D | E | F | G |
---|---|---|---|---|---|---|---|---|---|
Rechtsgewinde | Linksgewinde | Ø mm | Gewinde | mm | mm | mm | mm | mm | mm |
IR-305-004-00 | IR-305-004-01 | 4 | M6 | 39 | 6.5 | 8 | 11.5 | 6.6 | 15.5 |
IR-305-006-00 | IR-305-006-01 | 6 | M10 | 65 | 11 | 12.9 | 19.7 | 11 | 25.7 |
IR-305-008-00 | IR-305-008-01 | 8 | M12 | 75 | 13 | 14.8 | 22 | 12 | 29.7 |
IR-305-010-00 | IR-305-010-01 | 10 | M14 | 87.5 | 16 | 17.3 | 25.7 | 14 | 34.6 |
IR-305-012-00 | IR-305-012-01 | 12 | M16 | 100 | 19 | 19.8 | 29.3 | 16 | 39.6 |
IR-305-014-00 | IR-305-014-01 | 14 | M20 | 132 | 21 | 26.3 | 38.7 | 16 | 52.6 |
IR-305-016-00 | IR-305-016-01 | 16 | M24 | 150 | 27 | 30 | 45 | 22 | 60.1 |
IR-305-018-00 | IR-305-018-01 | 18 | M27 | 170 | 29 | 34.1 | 48.2 | 22 | 66.5 |
IR-305-020-00 | IR-305-020-01 | 20 | M30 | 188 | 31 | 37.9 | 55 | 22 | 75.9 |
IR-305-022-00 | IR-305-022-01 | 22 | M30 | 188 | 31 | 37.9 | 55 | 22 | 75.9 |
IR-305-024-00 | IR-305-024-01 | 24 | M36 | 225 | 37 | 45.4 | 64.2 | 27 | 90.6 |
IR-305-026-00 | IR-305-026-01 | 26 | M36 | 225 | 37 | 45.5 | 64.2 | 27 | 90.6 |

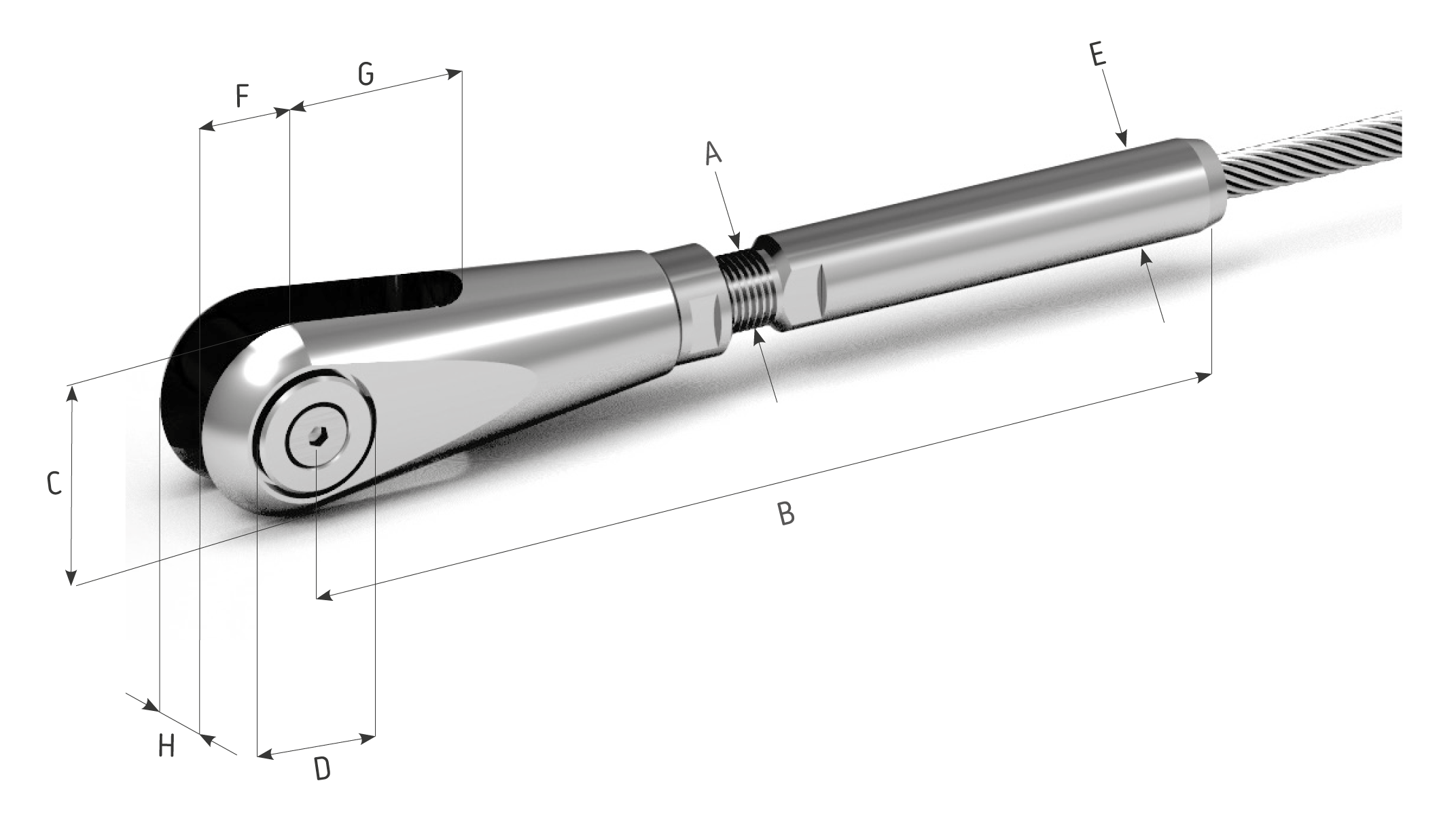

Gabel mit Aussengewinde, aufgerollt
Artikelnummer | Artikelnummer | Seil | A |
B | C | D | E | F | G | H |
---|---|---|---|---|---|---|---|---|---|---|
Rechtsgewinde | Linksgewinde | Ø mm | Gewinde | mm | mm | mm | mm | mm | mm | mm |
IR-315-004-00 | IR-315-004-01 | 4 | M6 | 82,2 | 15,5 | 6 | 7,5 | 8 | 11.5 | 6.6 |
IR-315-006-00 | IR-315-006-01 | 6 | M10 | 132 | 25,7 | 10 | 12.5 | 12,9 | 19,7 | 11 |
IR-315-008-00 | IR-315-008-01 | 8 | M12 | 164 | 29,7 | 12 | 16 | 14,8 | 22 | 12 |
IR-315-010-00 | IR-315-010-01 | 10 | M14 | 195 | 34,6 | 15 | 17,8 | 17,3 | 25,7 | 14 |
IR-315-012-00 | IR-315-012-01 | 12 | M16 | 225 | 39,6 | 18 | 21.4 | 19,8 | 29.3 | 16 |
IR-315-014-00 | IR-315-014-01 | 14 | M20 | 293 | 52,6 | 20 | 25 | 26,3 | 38,7 | 16 |
IR-315-016-00 | IR-315-016-01 | 16 | M24 | 328 | 60,1 | 26 | 28 | 30 | 45 | 22 |
IR-315-018-00 | IR-315-018-01 | 18 | M27 | 353 | 66,5 | 28 | 34,5 | 34,1 | 48,2 | 22 |
IR-315-020-00 | IR-315-020-01 | 20 | M30 | 415 | 75,9 | 30 | 40 | 37,9 | 55 | 22 |
IR-315-022-00 | IR-315-022-01 | 22 | M30 | 435 | 75,9 | 30 | 40 | 37,9 | 55 | 22 |
IR-315-024-00 | IR-315-024-01 | 24 | M36 | 480 | 90,6 | 36 | 46 | 45,5 | 64,2 | 27 |
IR-315-026-00 | IR-315-026-01 | 26 | M36 | 485 | 90,6 | 36 | 46 | 45,5 | 64,2 | 27 |

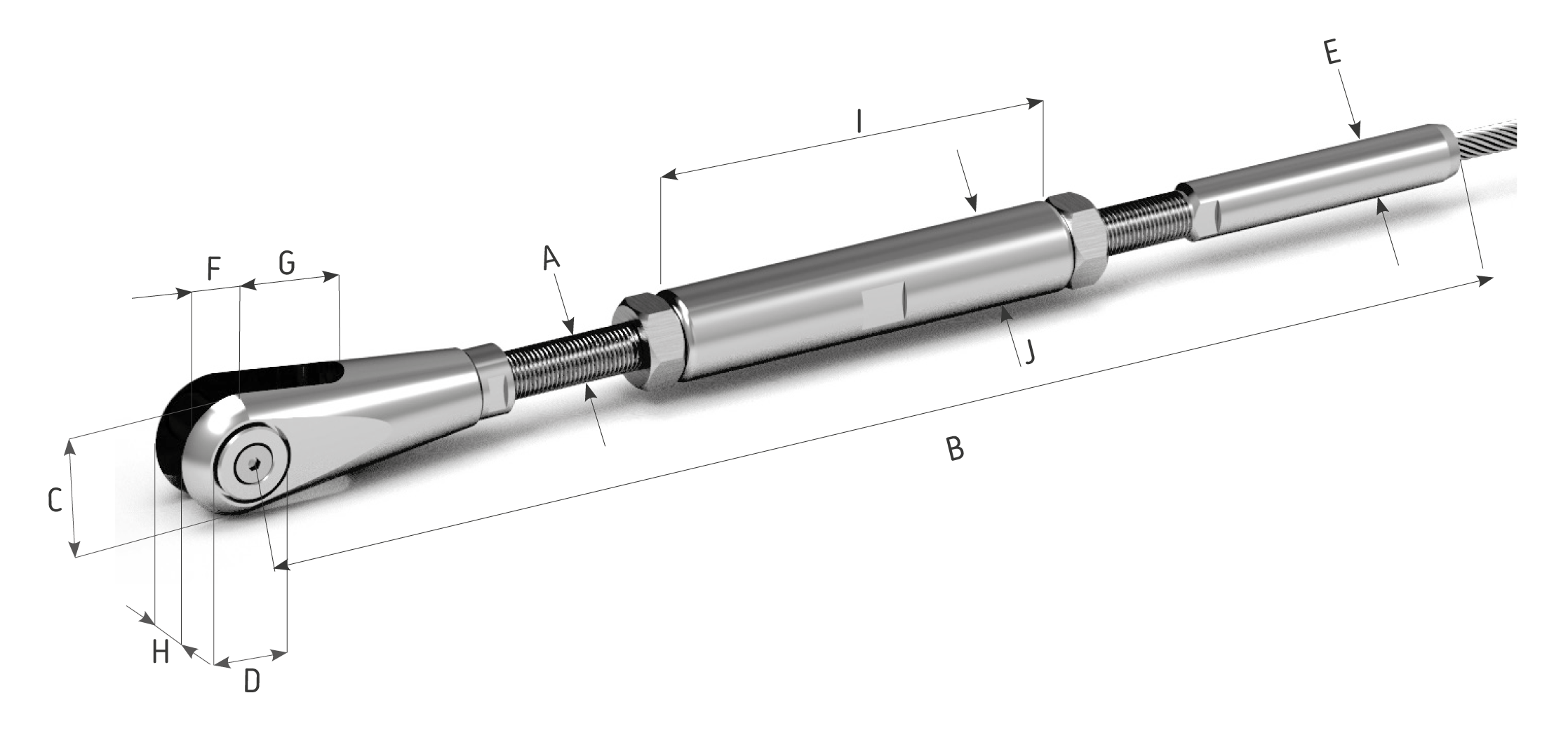

Spannschloss mit Gebelfitting, aufgerollt
Artikelnummer | Seil | A | B | Bmax | Bmin | C | D | E | F | G | H | I | J |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Rechtsgewinde | Ø mm | Gewinde | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
IR-325-004-00 | 4 | M6 | 184,7 | 194,4 | 152,6 | 15,5 | 6 | 7,5 | 8 | 11,5 | 6,6 | 65 | 10 |
IR-325-006-00 | 6 | M10 | 274 | 287 | 223 | 25,7 | 10 | 12,5 | 12,9 | 19,7 | 11 | 80 | 19 |
IR-325-008-00 | 8 | M12 | 342 | 358 | 281 | 29,7 | 12 | 16 | 14,8 | 22 | 12 | 104 | 20 |
IR-325-010-00 | 10 | M14 | 417 | 437 | 347 | 34,6 | 15 | 17,8 | 17,3 | 25,7 | 14 | 136 | 25 |
IR-325-012-00 | 12 | M16 | 488 | 518 | 409 | 39,6 | 18 | 21,4 | 19,8 | 29,3 | 16 | 158 | 28 |
IR-325-014-00 | 14 | M20 | 608 | 638 | 517 | 52,6 | 20 | 25 | 26,3 | 38,7 | 16 | 190 | 38 |
IR-325-016-00 | 16 | M24 | 730 | 761 | 599 | 60,1 | 26 | 28 | 30 | 45 | 22 | 230 | 40 |
IR-325-018-00 | 18 | M27 | 768 | 799 | 642 | 66,5 | 28 | 34,5 | 34,1 | 48,2 | 22 | 245 | 45 |
IR-325-020-00 | 20 | M30 | 870 | 910 | 733 | 75,9 | 30 | 40 | 37,9 | 55 | 22 | 271 | 50 |
IR-325-022-00 | 22 | M30 | 885 | 925 | 739 | 75,9 | 30 | 40 | 37,9 | 55 | 22 | 271 | 50 |
IR-325-024-00 | 24 | M36 | 965 | 1015 | 812 | 90,6 | 36 | 46 | 45,5 | 64,2 | 27 | 290 | 55 |
IR-325-026-00 | 26 | M36 | 975 | 1025 | 822 | 90,6 | 36 | 46 | 45,5 | 64,2 | 27 | 290 | 55 |

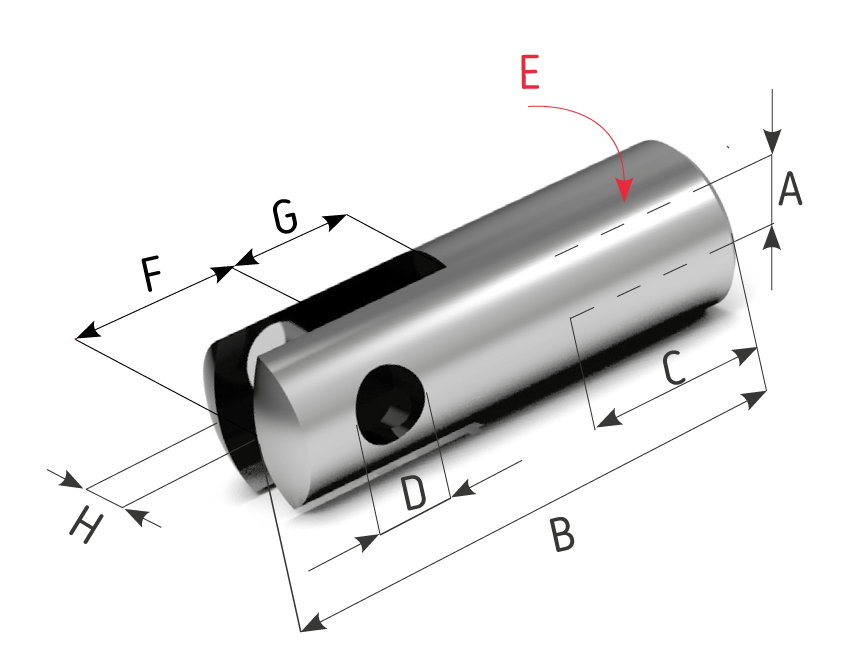

Gabel mit Innengewinde, zylindrisch
Artikelnummer | Artikelnummer | Seil | A | B | C | D | E | F | G | H |
---|---|---|---|---|---|---|---|---|---|---|
Rechtsgewinde | Linksgewinde | Ø mm | Gewinde | mm | mm | mm | mm | mm | mm | mm |
IR-308-006-00 | IR-308-006-01 | 4 | M6 | 45 | 20 | 6 | 14 | 8 | 9 | 6 |
IR-308-008-00 | IR-308-008-01 | 6 | M8 | 55 | 25 | 8 | 18 | 12 | 13 | 7 |
IR-308-010-00 | IR-308-010-01 | 6 | M10 | 70 | 30 | 10 | 22 | 15 | 15 | 8 |
IR-308-012-00 | IR-308-012-01 | 8 | M12 | 80 | 35 | 12 | 26 | 17 | 18 | 10 |
IR-308-014-00 | IR-308-014-01 | 10 | M14 | 90 | 35 | 14 | 30 | 19 | 20 | 11 |
IR-308-016-00 | IR-308-016-01 | 12 | M16 | 100 | 40 | 16 | 34 | 22 | 22 | 12 |
IR-308-020-00 | IR-308-020-01 | 14 | M20 | 120 | 40 | 20 | 42 | 27 | 27 | 15 |
IR-308-024-00 | IR-308-024-01 | 16 | M24 | 150 | 40 | 22 | 52 | 34 | 34 | 18 |

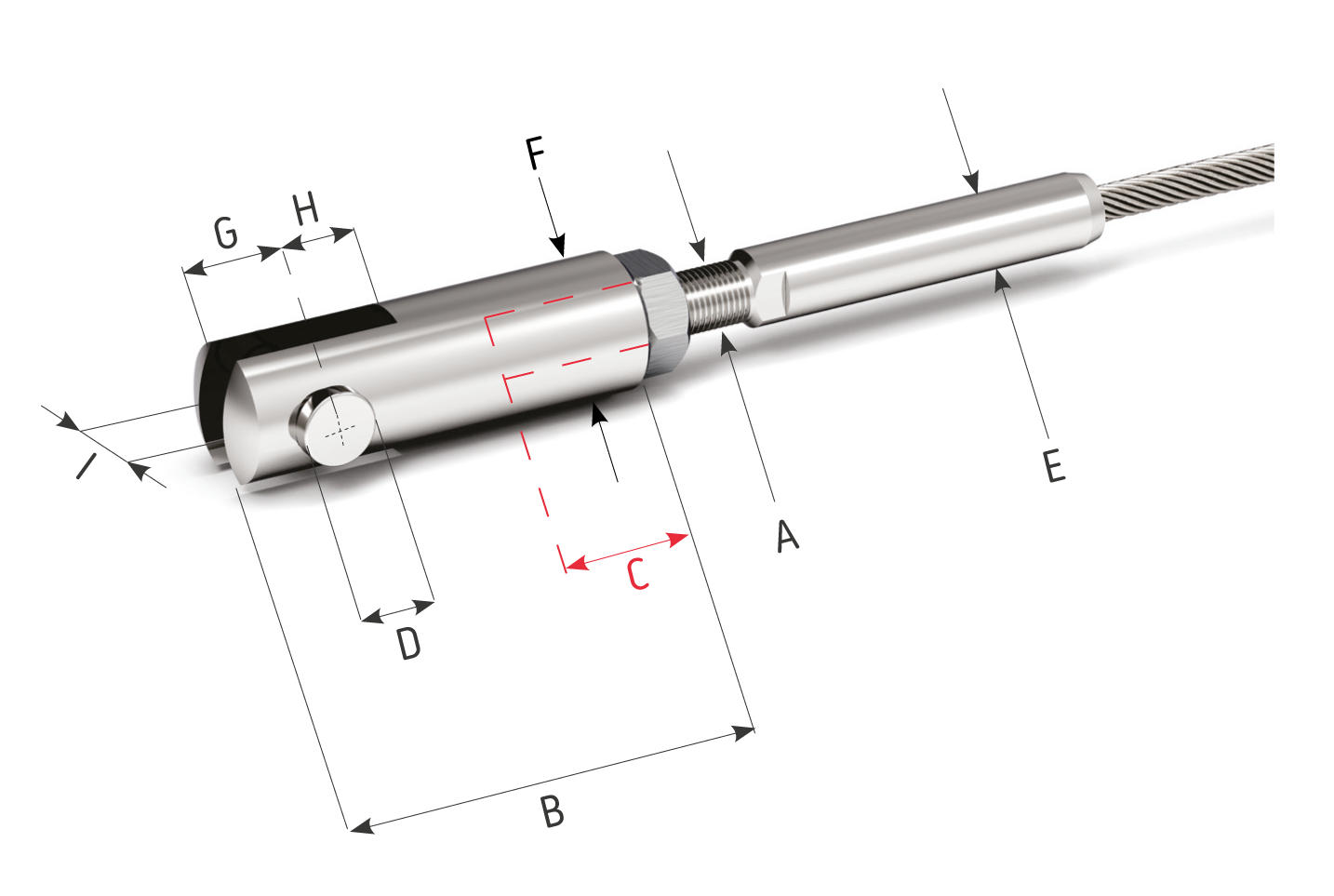

Zylindrische Gabel, verpresst
Artikelnummer | Artikelnummer | Seil | A | B | C | D | E | F | G | H | I |
---|---|---|---|---|---|---|---|---|---|---|---|
Rechtsgewinde | Linksgewinde | Ø mm | Gewinde | mm | mm | mm | mm | mm | mm | mm | mm |
IR-335-006-00 | IR-335-006-01 | 4 | M6 | 45 | 20 | 6 | 7,5 | 14 | 8 | 9 | 6 |
IR-335-008-00 | IR-335-008-01 | 6 | M8 | 55 | 25 | 8 | 12,5 | 18 | 12 | 13 | 7 |
IR-335-010-00 | IR-335-010-01 | 6 | M10 | 70 | 30 | 10 | 12,5 | 22 | 15 | 15 | 8 |
IR-335-012-00 | IR-335-012-01 | 8 | M12 | 80 | 35 | 12 | 16 | 26 | 17 | 18 | 10 |
IR-335-014-00 | IR-335-014-01 | 10 | M14 | 90 | 35 | 14 | 17,8 | 30 | 19 | 20 | 11 |
IR-335-016-00 | IR-335-016-01 | 12 | M16 | 100 | 40 | 16 | 21,4 | 34 | 22 | 22 | 12 |
IR-335-020-00 | IR-335-020-01 | 14 | M20 | 120 | 40 | 20 | 25 | 42 | 27 | 27 | 15 |
IR-335-024-00 | IR-335-024-01 | 16 | M24 | 150 | 40 | 22 | 28 | 52 | 34 | 34 | 18 |

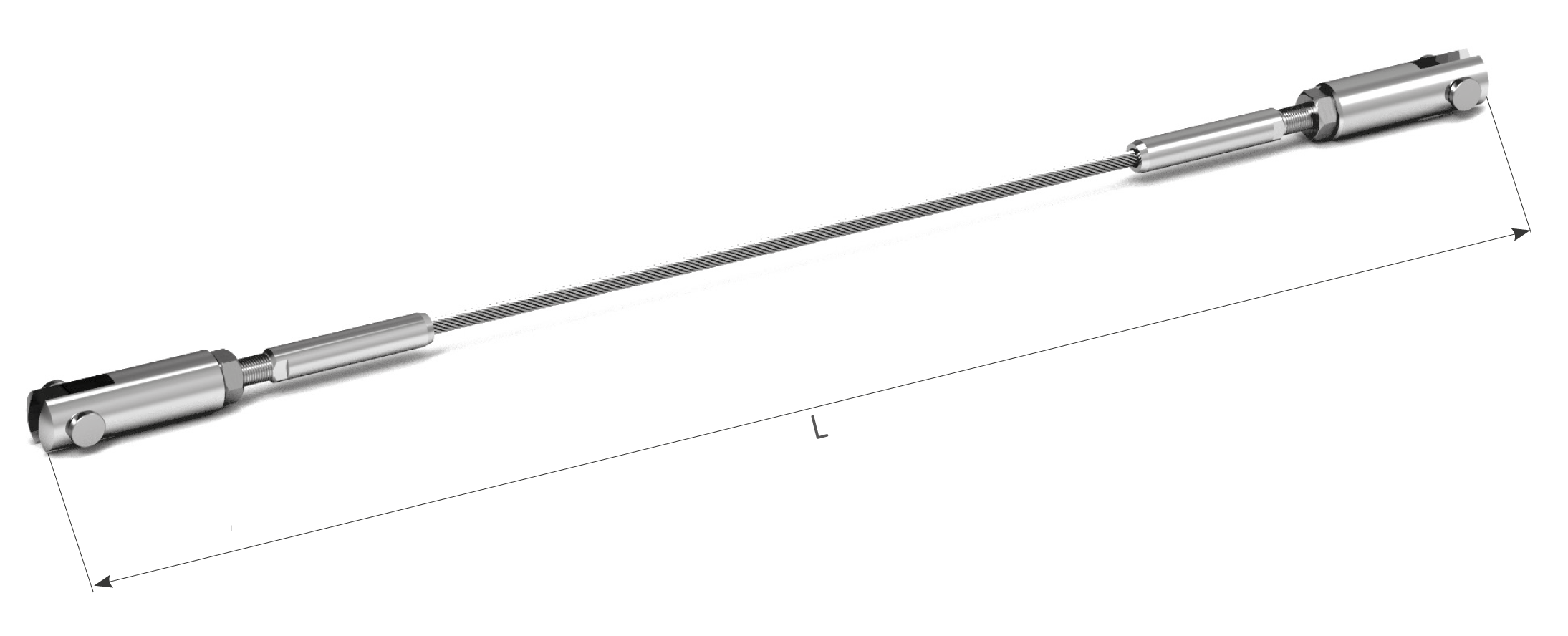

Beidseitig Zylindrische Gabel, verpresst
Artikelnummer | Seil | A | B | C | D | E | F | G | H | I |
---|---|---|---|---|---|---|---|---|---|---|
Rechtsgewinde | Ø mm | Gewinde | mm | mm | mm | mm | mm | mm | mm | mm |
IRS-336-006-00 | 4 | M6 | 45 | 20 | 6 | 7,5 | 14 | 8 | 9 | 6 |
IRS-336-008-00 | 6 | M8 | 55 | 25 | 8 | 12,5 | 18 | 12 | 13 | 7 |
IRS-336-010-00 | 6 | M10 | 70 | 30 | 10 | 12,5 | 22 | 15 | 15 | 8 |
IRS-336-012-00 | 8 | M12 | 80 | 35 | 12 | 16 | 26 | 17 | 18 | 10 |
IRS-336-014-00 | 10 | M14 | 90 | 35 | 14 | 17,8 | 30 | 19 | 20 | 11 |
IRS-336-016-00 | 12 | M16 | 100 | 40 | 16 | 21,4 | 34 | 22 | 22 | 12 |
IRS-336-020-00 | 14 | M20 | 120 | 40 | 20 | 25 | 42 | 27 | 27 | 15 |
IRS-336-024-00 | 16 | M24 | 150 | 40 | 22 | 28 | 52 | 34 | 34 | 18 |
