Rahmenhalter

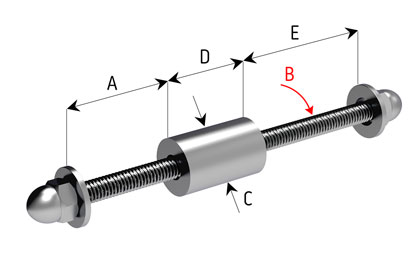

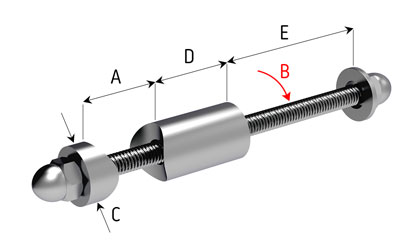

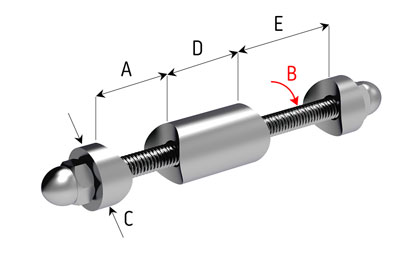

Rundrohr-Rahmenhalter Typ 1 / Für Rundpfosten / Einseitig


Artikelnummer Rahmen Durchm B C D Beitrag Profil / E
A mm mm mm mm
IN-FH1-0021-033-01 Ø21,3 M6 16 25 Ø33,7
IN-FH1-0021-042-01 Ø21,3 M6 16 25 Ø42,4
IN-FH1-0026-033-01 Ø26,9 M6 16 25 Ø33,7
IN-FH1-0026-042-01 Ø26,9 M6 16 25 Ø42,4
IN-FH1-0033-033-01 Ø33,7 M8 20 25 Ø33,7
IN-FH1-0033-042-01 Ø33,7 M8 20 25 Ø42,4
IN-FH1-0042-033-01 Ø42,4 M8 20 25 Ø33,7
IN-FH1-0042-042-01 Ø42,4 M8 20 25 Ø42,4
Material AISI 316 L

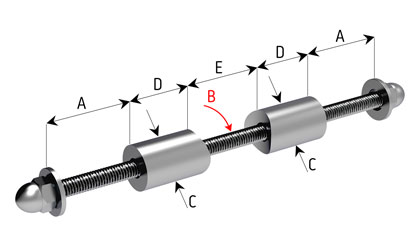

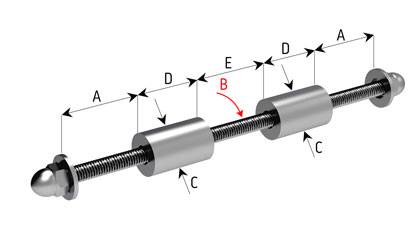

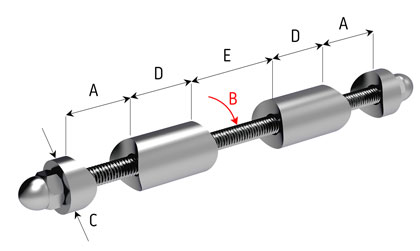

Rundrohr-Rahmenhalter Typ 1 / Für Rundpfosten / Beidseitig


Artikelnummer A B C D E
mm mm mm mm mm
IN-FH1-0021-033-02 Ø21,3 M6 16 25 Ø33,7
IN-FH1-0021-042-02 Ø21,3 M6 16 25 Ø42,4
IN-FH1-0026-033-02 Ø26,9 M6 16 25 Ø33,7
IN-FH1-0026-042-02 Ø26,9 M6 16 25 Ø42,4
IN-FH1-0033-033-02 Ø33,7 M8 20 25 Ø33,7
IN-FH1-0033-042-02 Ø33,7 M8 20 25 Ø42,4
IN-FH1-0042-033-02 Ø42,4 M8 20 25 Ø33,7
IN-FH1-0042-042-02 Ø42,4 M8 20 25 Ø42,4
Material AISI 316 L

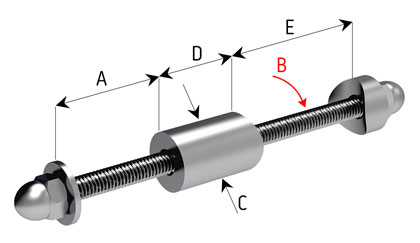

Rundrohr-Rahmenhalter Typ 1 / Für Flachpfosten / Einseitig


Artikelnummer A B C D E
mm mm mm mm mm
IN-FH1-0021-000-01 Ø21,3 M6 16 25 variabel
IN-FH1-0026-000-01 Ø26,9 M6 16 25 variabel
IN-FH1-0033-000-01 Ø33,7 M8 20 25 variabel
IN-FH1-0042-000-01 Ø42,4 M8 20 25 variabel
Material AISI 316 L
Die Dimension D ist variabel von 5 mm bis 50 mm Pfosten.

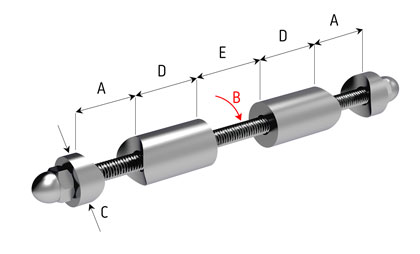

Rundrohr-Rahmenhalter Typ 1 / Für Flachpfosten / Beidseitig


Artikelnummer A B C D E
mm mm mm mm mm
IN-FH1-0021-000-02 Ø21,3 M6 16 25 variabel
IN-FH1-0026-000-02 Ø26,9 M6 16 25 variabel
IN-FH1-0033-000-02 Ø33,7 M8 20 25 variabel
IN-FH1-0042-000-02 Ø42,4 M8 20 25 variabel
Material AISI 316 L
Die Dimension D ist variabel von 5 mm bis 50 mm Pfosten.

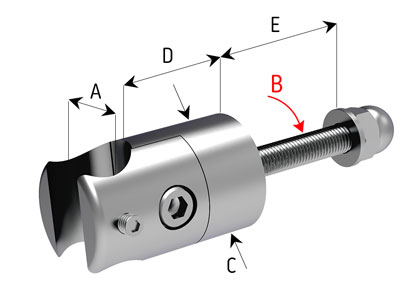

Rundrohr-Rahmenhalter Typ 2 / Für Rundpfosten / Einseitig


Artikelnummer A B C D E
mm mm mm mm mm
IN-FH2-0021-033-01 Ø21,3 M6 30 25+2 Ø33,7
IN-FH2-0021-042-01 Ø21,3 M6 30 25+2 Ø42,4
IN-FH2-0026-033-01 Ø26,9 M6 30 25+2 Ø33,7
IN-FH2-0026-042-01 Ø26,9 M6 30 25+2 Ø42,4
Material AISI 316 L

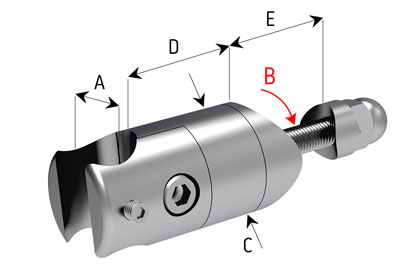

Rundrohr-Rahmenhalter Typ 2 / Für Rundpfosten / Beidseitig


Artikelnummer A B C D E
mm mm mm mm mm
IN-FH2-0021-033-02 Ø21,3 M6 30 25+2 Ø33,7
IN-FH2-0021-042-02 Ø21,3 M6 30 25+2 Ø42,4
IN-FH2-0026-033-02 Ø26,9 M8 30 25+2 Ø33,7
IN-FH2-0026-042-02 Ø26,9 M8 30 25+2 Ø42,4
Material AISI 316 L


Rundrohr-Rahmenhalter Typ 2 / Für Flachpfosten / Einseitig


Artikelnummer A B C D E
mm mm mm mm mm
IN-FH2-0021-000-01 Ø21,3 M6 30 25 variabel
IN-FH2-0026-000-01 Ø26,9 M8 30 25 variabel
Material AISI 316 L
Die Dimension D ist variabel von 5 mm bis 50 mm Pfosten.

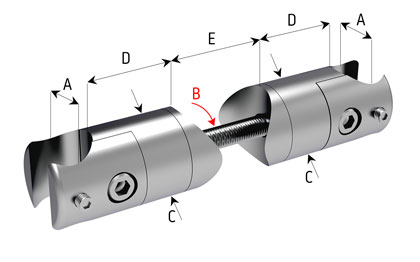

Rundrohr-Rahmenhalter Typ 2 / Für Flachpfosten / Beidseitig


Artikelnummer A B C D E
mm mm mm mm mm
IN-FH2-0021-000-02 Ø21,3 M6 30 25 variabel
IN-FH2-0026-000-02 Ø26,9 M8 30 25 variabel
Material AISI 316 L
Die Dimension D ist variabel von 5 mm bis 50 mm Pfosten.


Rechteckiger -Rahmenhalter / Für Rundpfosten / Einseitig


Artikelnummer A B C D E
mm mm mm mm mm
IN-FH3-2020-033-01 20x20 M6 16 25 Ø33,7
IN-FH3-2020-042-01 20x20 M6 16 25 Ø42,4
IN-FH3-2525-033-01 25x25 M6 16 25 Ø33,7
IN-FH3-2525-042-01 25x25 M6 16 25 Ø42,4
IN-FH3-3030-033-01 30x30 M8 20 25 Ø33,7
IN-FH3-3030-042-01 30x30 M8 20 25 Ø42,4
Material AISI 316 L


Echteckiger-Rahmenhalter / Für Rundpfosten / Beidseitig


Artikelnummer A B C D E
mm mm mm mm mm
IN-FH3-2020-033-02 20x20 M6 16 25 Ø33,7
IN-FH3-2020-042-02 20x20 M6 16 25 Ø42,4
IN-FH3-2525-033-02 25x25 M6 16 25 Ø33,7
IN-FH3-2525-042-02 25x25 M6 16 25 Ø42,4
IN-FH3-3030-033-02 30x30 M8 20 25 Ø33,7
IN-FH3-3030-042-02 30x30 M8 20 25 Ø42,4
Material AISI 316 L


Rechteckiger -Rahmenhalter / Für Flachpfosten / Einseitig


Artikelnummer A B C D E
mm mm mm mm mm
IN-FH3-2020-000-01 20x20 M6 16 25 variabel
IN-FH3-2525-000-01 25x25 M6 16 25 variabel
IN-FH3-3030-000-01 30x30 M8 20 25 variabel
Material AISI 316 L
Die Dimension D ist variabel von 5 mm bis 50 mm Pfosten.


Rechteckiger -Rahmenhalter / Für Flachpfosten / Beidseitig


Artikelnummer A B C D E
mm mm mm mm mm
IN-FH3-2020-000-02 20x20 M6 16 25 variabel
IN-FH3-2525-000-02 25x25 M6 16 25 variabel
IN-FH3-3030-000-02 30x30 M8 20 25 variabel
Material AISI 316 L
Die Dimension D ist variabel von 5 mm bis 50 mm Pfosten.

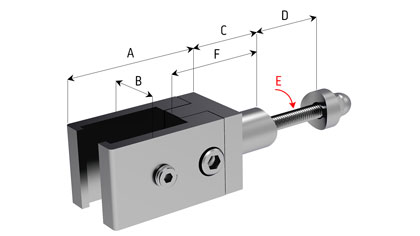

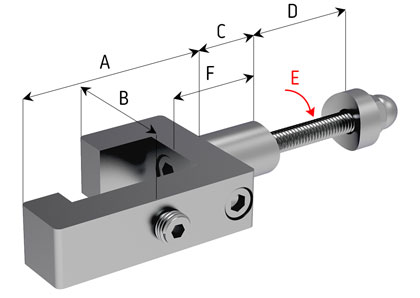

Geschlitzter-Rechteckiger Rahmenhalter Typ 1 / Für Rundpfosten / Einseitig


Artikelnummer A B C D E F
mm mm mm mm mm mm
IN-FH4-3020-033-01 55 40 20 Ø33,7 M6 30
IN-FH4-3020-042-01 55 40 20 Ø42,3 M6 30
Material AISI 316 L

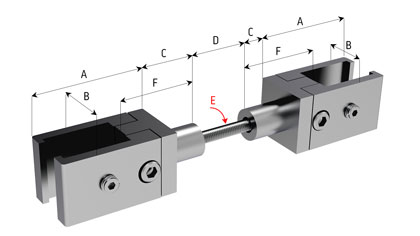

Geschlitzter-Rechteckiger Rahmenhalter Typ 1 / Für Rundpfosten / Beidseitig


Artikelnummer A B C D E F
mm mm mm mm mm mm
IN-FH4-3020-033-02 55 40 20 Ø33,7 M6 30
IN-FH4-3020-042-02 55 40 20 Ø42,3 M6 30
Material AISI 316 L

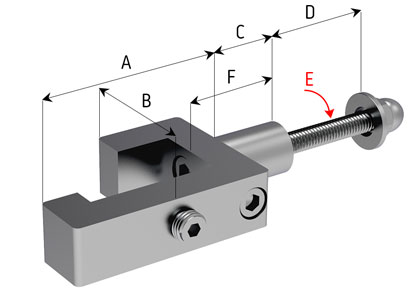

Geschlitzter-Rechteckiger Rahmenhalter Typ 1 / Für Flachpfosten / Einseitig


Artikelnummer A B C D E F
mm mm mm mm mm mm
IN-FH4-3020-000-01 55 40 20 variabel M6 30
Material AISI 316 L
Dimension D is variabel from 5mm to 50mm posts.

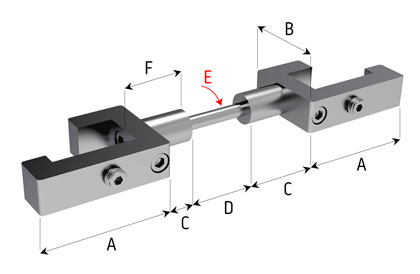

Geschlitzter-Rechteckiger Rahmenhalter Typ 1 / Für Flachpfosten / Beidseitig


Artikelnummer A B C D E F
  mm mm mm mm mm mm
IN-FH4-3020-000-02 55 40 20 variabel M6 30
Material AISI 316 L
Dimension D is variabel from 5mm to 50mm posts.

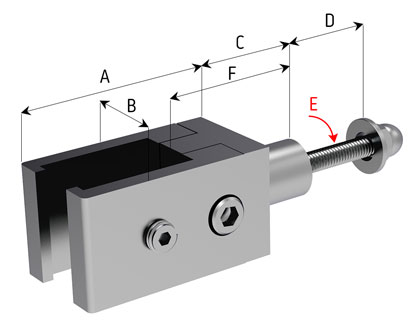

Geschlitzter-Rechteckiger Rahmenhalter Typ 2 / Für Rundpfosten / Einseitig


Artikelnummer A B C D E F
mm mm mm mm mm mm
IN-FH5-3020-033-01 55 40 20 Ø33,7 M6 40
IN-FH5-3020-042-01 55 40 20 Ø42,3 M6 40
Material AISI 316 L

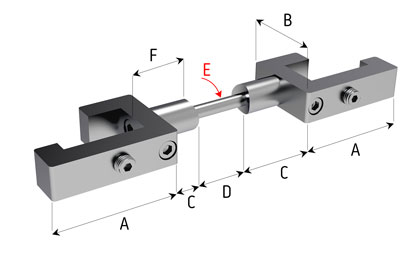

Rechteckiger -Geschlitzter Rahmenhalter Typ 2 / Für Rundpfosten / Doppelseitig


Artikelnummer A B C D E F
mm mm mm mm mm mm
IN-FH5-3020-033-02 55 40 20 Ø33,7 M6 40
IN-FH5-3020-042-02 55 40 20 Ø42,3 M6 40
Material AISI 316 L


Rechteckiger -Geschlitzter Rahmenhalter Typ 2 / Für Flachpfosten / Einseitig


Artikelnummer A B C D E F
mm mm mm mm mm mm
IN-FH5-3020-000-01 55 40 20 variabel M6 40
Material AISI 316 L
Dimension D is variabel from 5mm to 50mm posts.


Rechteckiger -Geschlitzter Rahmenhalter Typ 2 / Für Flachpfosten / Beidseitig


Artikelnummer A B C D E F
mm mm mm mm mm mm
IN-FH5-3020-000-02 55 40 20 variabel M6 40
Material AISI 316 L
Dimension D is variabel from 5mm to 50mm posts.
